Sokan kérdezték már, hogy a Fusion 360 szoftverben lehetséges-e fogaskereket szerkeszteni, modellezni anélkül, hogy nekünk kellene kiszerkeszteni az evolvenseket, meg a kapcsolóvonalat, stb. Hát lehetetséges!
A Fusion ellen sokan fel szokták hozni azt az ellenérvet, hogy alapból nincs benne túl sok minden, ezért inkább csak hobbira jó, műszaki modellezésre nem igazán. Nos, nem értek egyet. Ehhez persze nem elég felszínesen ismerni a szoftvert. Néha a részletek a mélyén rejlenek. Ilyen a fogaskerék szerkesztő paletta is, amely egy ideje része az alapszoftvernek, csak el van dugva.
Hol találod?
Utilities fül -> Add-Ins -> Type: Add-ins (pipáld ki) -> A megjelenő listában keresd meg a SpurGear sort.

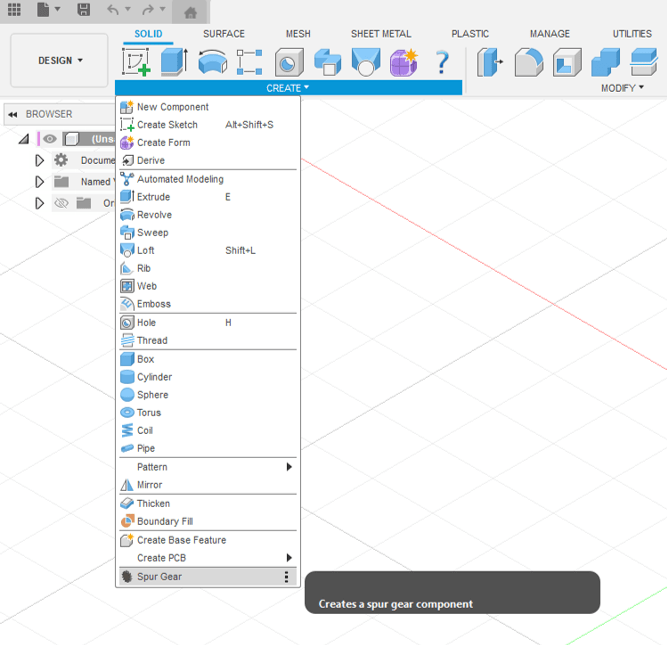

Lehet, hogy kettőt is találsz. Igazából mindkettő ugyanazt csinálja, megjelenik egy ikon a Solid fül Create menüjében (illetve ha mindkettőt kipipálod, akkor két ikon). Az egyik simán egy fogaskerék modellezése lesz, a másik pedig egyből komponensként helyezi majd el a modellt, azaz már önálló alkatrész és nem az aktuális alkatrész része.
Az első ikonnal tehát könnyebb fogazott tengelyt szerkeszteni, a másodikkal pedig egy kész fogaskereket illesztünk valahová külön alkatrészként.

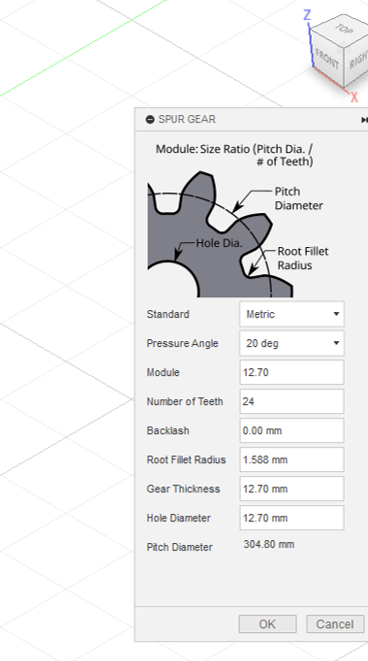

A menüje egyelőre nem túl kidolgozott, de az alapvető parancsokat, méreteket és összefüggéseket ismeri és ezek beállíthatók, kiválaszthatók: szabvány, kapcsolószög, modul, fogszám, lekerekítés, vastagság, középső tengelyfurat átmérője.
Ennél tudjuk, hogy jóval több paramétere vagy egyetlen fogaskeréknek is és az is nyilvánvaló, hogy még nem tudunk párban szerkeszteni, azonnal kényszerezni. Dolgozok rajta. Remélem, hamarosan elkészül majd a bővített változat és lehetséges lesz egyenes és ferde, vagy nyíl fogazatot kiválasztani, meghatározni a tengelytávolságot és a kompenzációt, illetve egyéb paramétereket.
Ennek a beillesztésnek tehát óriási előnye, hogy végre nem kell letöltögetnünk különböző oldalakról a fogaskerekeket, vagy éppen nekünk szerkesztenünk.
Hátránya viszont, hogy elég egyszerű (tehát minimalista) és nem lehet módosítani. Legalábbis ugyanabból a palettából nem.

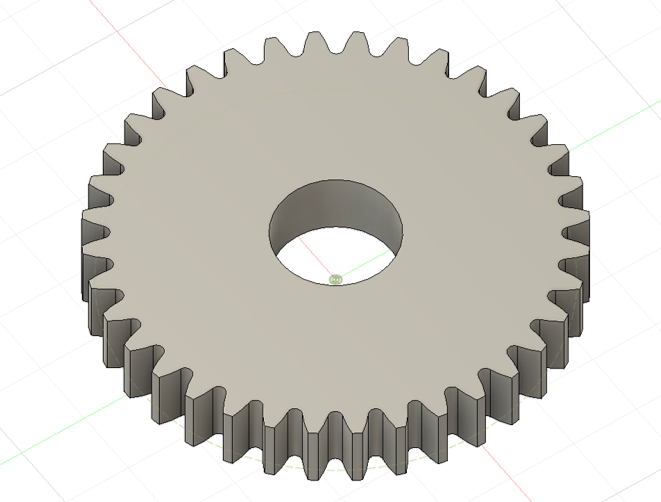

Ha kíváncsi vagy a szerkesztésére, akkor helyezd el és vedd észre a History sorban (építési sáv alul), hogy egy szerkesztési csoportról van szó, amelyet kibontva látsz majd benne vázlatokat (alapkör, fogprofil, osztókör), és kihúzásokat, kiosztást és lekerekítést.
Aki csinálta, nagyon ötletes volt! És köszönjük szépen neki, hogy meglökte a dominót! Mert innen már csak értelmesen kell hozzányúlni és kész is a fenomenális fogaskerék(pár).
